dLab1
用于O型圈和技术部件的光学测量工具，有4种尺寸可供选择。
检查
- 尺寸控制
The inspections that can be carried out are:
O型圈
-
最小和最大内径
- 最小和最大内径
-
最大内径和最小内径之间的最大差值
-
最小和最大线径值
-
平均内径
-
平均外径
-
平均线径
不规则图形/边框
-
四个可编程标尺，用于测量零件模板上的线性距离，通过自动校准建立。
-
自动点测量系统（专用软件），即使是非平行轮廓也可以获得正交测量。
-
部分曲率半径、轴间距离、内径。
-
图像记忆，以便执行后续的连续测量，而无需定位零件。
-
公差之间的比较（相对于标称值，5 个正值和 5 个负值或零）。
- 在专用表格中记忆的测量值，包括 CP 和 CPK 的计算
描述
dLab 1 是一款手动上下料测量设备，适用于非接触式测量。
使用分辨率为 5 Mpx 的相机测量零件，配备远心光学元件，从而可以获取无失真的图像。
与该图像相关的数据被传输到计算机，由于图形界面，操作员可以以数字形式使用它。然后，这些数据存储在数据库中，可以随时访问。可以对圆形和/或不规则形状（如边界）进行测量。
- 统计和报告
- 批量跟踪
- 远程管理
- 与管理软件 （M.E.S.） 的接口
技术特点
|
技术数据表 |
dLab1 S |
dLab1 M |
dLab1 L |
dLab1XL |
|
框架范围 |
45 mm |
64 mm |
130 mm |
Ø 225 mm |
|
相机分辨率 |
5Mpx |
5Mpx |
5Mpx |
12 Mpx |
|
最大可测量零件直径 |
42 mm |
60mm |
125 mm |
200 mm |
|
最小可测量零件直径 |
0.5 mm |
0.5 mm |
1 mm |
2 mm |
|
允许的零件厚度 （Z） |
0.5 ÷ 7 mm |
0.5 ÷ 15 mm |
0.5 - 30 mm |
0.5 - 50 mm |
|
处理时间 |
1 pz/sec. |
1 pz/sec. |
1 pz/sec. |
1 pz/sec. |
|
分辨率 [mm/pixel] |
0.022 |
0.031 |
0.064 |
0.075 |
|
测量可重复性 |
± 0.04 mm |
± 0.005 mm |
± 0.01 mm |
± 0.013 mm |
|
测量精度 |
± 0.008 mm |
± 0.010 mm |
± 0.021 mm |
± 0.025 mm |
|
噪音水平 |
< 15 dB |
< 15 dB |
< 15 dB |
< 15 dB |
|
单相电源电压 |
230V - 50Hz |
230V - 50Hz |
230V - 50Hz |
230V - 50Hz |
|
工作温度 |
+5°C to +40°C |
+5°C to +40°C |
+5°C to +40°C |
+5°C to +40°C |
|
相对湿度 |
max 80% |
max 80% |
max 80% |
max 80% |
|
电气保护 |
IP 44 |
IP 44 |
IP 44 |
IP 44 |
|
装机功率 |
0.5 kw |
0.5 kw |
0.5 kw |
0.5 kw |
准确性和可重复性是在统计检验的基础上评估的，在 ±3σ 的范围内，其中 σ 代表标准偏差。

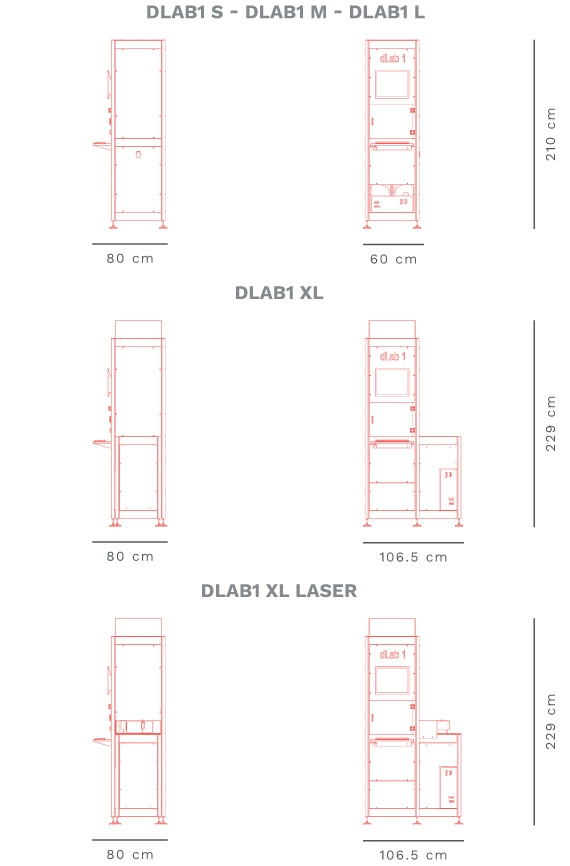

尺寸
