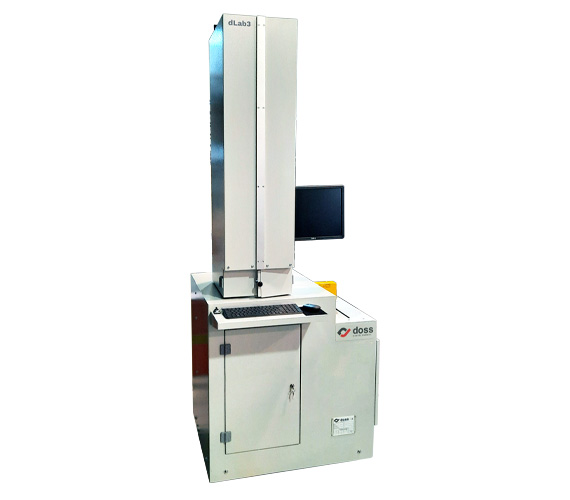

dLab3
用于O形圈和技术组件的光学测量工具（2D和厚度）。
检查
- 尺寸检测
- 外侧与内测表面
描述
该工具由表面检测和二维测量单元以及激光厚度测量单元组成。操作员手动将要检测的样品放置在相机下方，借助远心镜头，相机捕获图像时没有任何失真。相机还捕获图像，然后使用检测表面缺陷的工具对其进行处理。
激光单元在零件上移动时执行扫描，然后计算其各自的厚度。来自两个检测单元的数据（二维的尺寸和表面，激光的厚度）被传输到计算机，并通过图形界面提供给操作员。
- 统计和报告
- 批次可追溯性
- 远程管理
- 交互管理软件 （M.E.S.）
技术特点
物品/零件
| 零件类型 | 弹性体、刚性材料 |
| 颜色 | 全部，不透明 |
| 已检查部件 | O型圈，技术部件 |
| 特性 | 清洁，灰尘不会影响产品表面 |
| 大小 | 内径 2 毫米 – 外径 200 毫米 |
| 线径/高度 | 1 – 50 毫米 |
视觉
| 分辨率 | 0.08 毫米/像素 |
| Framed Field 5PM | 210 毫米 |
| 相机分辨率 | 9 兆字节 |
特点
| 周期时间 | 1 pts/秒（相机）24 秒（激光） |
| 重复性 | ± 0.013 毫米 |
| 温度 | N/A |
| 准确性 | ± 0.027 毫米 |
| 单相电源电压 | 230 V – 50 Hz |
| 最大装机功率 | 0.5 千瓦 |
| 电气防护等级 | IP 44 |
| 平均消耗 | 0.02 千瓦 |
激光
| 分辨率 | (A) 0.5 mm, (B) 1.5 mm |
| Framed Field | (A) 0.1 mm – 8 mm, (B) 0.1 mm – 16 mm |
| 测量增量 | 0.01 mm |
| 线性 | (A) 8 mm, (B) 16 mm |

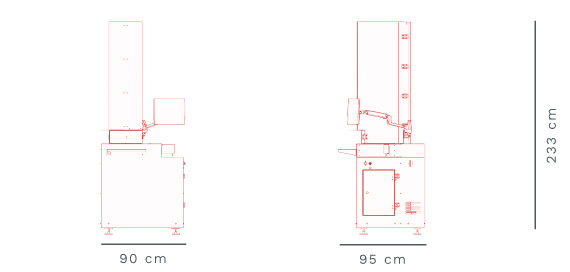

尺寸
